Kako detektor delimičnog pražnjenja detektuje delimična pražnjenja u opremi sa vazdušnom izolacijom?

Djelomično pražnjenje (PD) je kritičan problem u opremi sa zračnom izolacijom jer može dovesti do degradacije izolacije, kvara opreme, pa čak i predstavljati sigurnosni rizik. Kao pouzdani dobavljač detektora delimičnog pražnjenja, razumemo važnost efikasnog otkrivanja ovih delimičnih pražnjenja kako bismo osigurali pouzdan rad opreme sa vazdušnom izolacijom. U ovom blogu ćemo proučiti kako detektor djelomičnog pražnjenja otkriva djelomična pražnjenja u opremi sa zračnom izolacijom.

Razumijevanje djelomičnih pražnjenja u opremi sa zračnom izolacijom

Oprema izolovana vazduhom, kao što su razvodni uređaji, transformatori i kablovi, često radi u uslovima visokog napona. Djelomična pražnjenja nastaju kada jačina električnog polja u lokalnom području izolacije premašuje snagu proboja zraka, uzrokujući lokaliziranu ionizaciju i pražnjenje. Ova pražnjenja mogu biti uzrokovana raznim faktorima, uključujući defekte izolacije, kontaminaciju i mehanički stres.

Djelomična pražnjenja se mogu manifestirati u različitim oblicima, kao što su korona pražnjenja, površinska pražnjenja i unutarnja pražnjenja. Korona pražnjenja se obično javljaju na oštrim rubovima ili tačkama gdje je koncentrisano električno polje. Površinska pražnjenja se dešavaju duž površine izolacije, dok se unutrašnja pražnjenja javljaju unutar izolacionog materijala.

Principi detekcije detektora delimičnog pražnjenja

Električne metode detekcije

Jedna od najčešćih metoda za otkrivanje parcijalnih pražnjenja je električna metoda. Ova metoda se zasniva na činjenici da parcijalna pražnjenja stvaraju električne impulse. Detektor djelomičnog pražnjenja može mjeriti ove električne impulse pomoću senzora.

Detektor je povezan sa opremom izolovanom vazduhom preko spojnih kondenzatora ili drugih električnih priključaka. Kada dođe do djelomičnog pražnjenja, električni impuls se prenosi kroz izolaciju i detektuje senzor. Detektor zatim pojačava i analizira detektovani signal kako bi odredio karakteristike parcijalnog pražnjenja, kao što su veličina, frekvencija i faza pražnjenja.

Na primjer, našHZJF - 9104 Četvorokanalni tester djelomičnog pražnjenjakoristi naprednu tehnologiju električne detekcije. Može precizno izmjeriti djelomična pražnjenja u više kanala istovremeno, pružajući sveobuhvatne podatke za analizu. Tester ima visoku osjetljivost i može otkriti čak i mala djelomična pražnjenja, što je ključno za rano otkrivanje problema izolacije u opremi sa zračnom izolacijom.

Ultrazvučne metode detekcije

Ultrazvučna detekcija je još jedna važna metoda za otkrivanje parcijalnih pražnjenja u opremi sa zračnom izolacijom. Kada dođe do djelomičnog pražnjenja, on stvara ultrazvučne valove zbog brzog širenja i kontrakcije plina u području pražnjenja.

Ultrazvučni senzor se može postaviti u blizini opreme izolovane zrakom za detekciju ovih ultrazvučnih valova. Senzor pretvara ultrazvučne valove u električne signale, koje potom obrađuje detektor djelomičnog pražnjenja. Ultrazvučna detekcija je posebno korisna za otkrivanje površinskih i koronskih pražnjenja, jer ova pražnjenja često stvaraju jake ultrazvučne signale.

NašHZ - 9003C Prijenosni ručni višenamjenski tester djelomičnog pražnjenjaopremljen je funkcijom ultrazvučne detekcije. Prenosiv je i jednostavan za korištenje, omogućavajući operaterima da brzo otkriju djelomična pražnjenja na različitim lokacijama opreme izolovane zrakom. Tester može prikazati intenzitet ultrazvučnih signala, pomažući korisnicima da lociraju izvor djelomičnog pražnjenja.

Radio - metode detekcije frekvencije

Djelomična pražnjenja također stvaraju radio-frekventne (RF) elektromagnetne valove. Metode radio-frekventne detekcije koriste RF senzore za detekciju ovih elektromagnetnih talasa. RF senzori su dizajnirani da budu osjetljivi na frekvencije generirane djelomičnim pražnjenjima.

Detektovani RF signali se zatim analiziraju detektorom parcijalnog pražnjenja. Ova metoda može pružiti informacije o lokaciji i ozbiljnosti djelomičnog pražnjenja. Na primjer, analizom amplitude i frekvencije RF signala, detektor može odrediti da li je djelomično pražnjenje površinsko pražnjenje, unutrašnje pražnjenje ili koronsko pražnjenje.

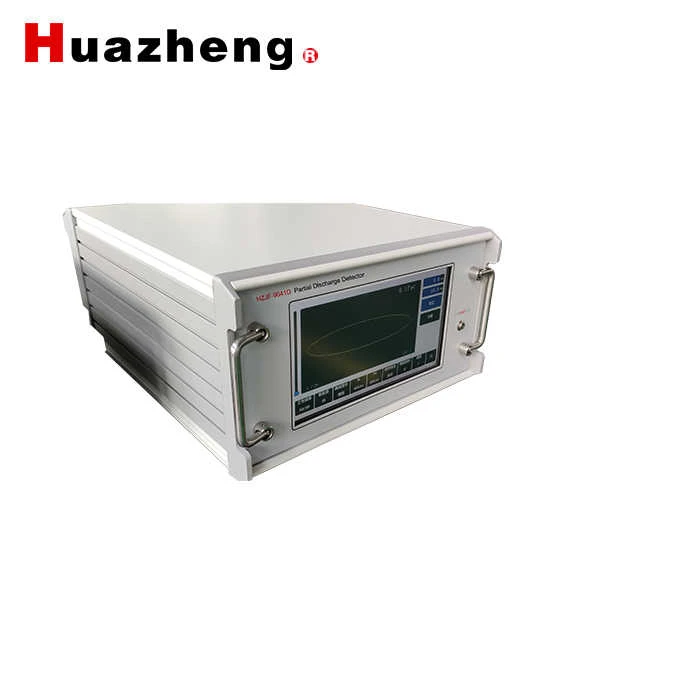

NašHZJF - 9041D 4-kanalni detektor djelomičnog pražnjenjasposoban je za detekciju radio frekvencija. Može istovremeno pratiti više kanala, pružajući sveobuhvatniji pregled situacije djelomičnog pražnjenja u opremi sa zračnom izolacijom.

Obrada i analiza signala

Nakon što detektor djelomičnog pražnjenja otkrije signale, mora ih obraditi i analizirati kako bi dobio korisne informacije. Obrada signala obično uključuje filtriranje, pojačanje i digitalizaciju.

Filtriranje se koristi za uklanjanje šuma i smetnji iz detektovanih signala. Pojačavanje je neophodno kako bi se povećala jačina signala kako bi se mogli precizno izmjeriti. Digitalizacija pretvara analogne signale u digitalne signale, koji se dalje mogu obraditi mikroprocesorom ili kompjuterom.

Analiza signala uključuje izdvajanje karakteristika kao što su amplituda, frekvencija i faza signala parcijalnog pražnjenja. Ove karakteristike se mogu koristiti za identifikaciju vrste i težine delimičnog pražnjenja. Na primjer, signal parcijalnog pražnjenja velike amplitude može ukazivati ​​na ozbiljniji kvar izolacije.

Lokalizacija parcijalnih pražnjenja

Osim otkrivanja djelomičnog pražnjenja, važno je i locirati izvor djelomičnog pražnjenja. To se može postići različitim metodama, kao što su mjerenje vremena leta i triangulacija.

Mjerenje vremena leta uključuje mjerenje vremena potrebnog da signal djelomičnog pražnjenja stigne do različitih senzora. Uspoređujući vrijeme dolaska signala na različite senzore, može se izračunati lokacija djelomičnog pražnjenja. Triangulacija koristi relativne položaje više senzora i uglove dolaznih signala da odredi izvor djelomičnog pražnjenja.

Važnost redovnog otkrivanja parcijalnog pražnjenja

Redovno otkrivanje djelimičnog pražnjenja u opremi sa zračnom izolacijom je od suštinskog značaja za sprječavanje kvara opreme i osiguravanje sigurnosti elektroenergetskog sistema. Otkrivanjem djelomičnih pražnjenja u ranoj fazi, operateri mogu pravovremeno poduzeti mjere za popravku ili zamjenu neispravne izolacije, čime se izbjegavaju skupi kvarovi i nestanci struje.

Štaviše, detekcija delimičnog pražnjenja takođe može pomoći u proceni starenja i degradacije izolacionog materijala. Praćenjem promjena u karakteristikama djelomičnog pražnjenja tokom vremena, operateri mogu unaprijed predvidjeti preostali vijek trajanja izolacije i planirati održavanje i zamjenu.

Kontaktirajte nas za vaše potrebe za otkrivanjem djelomičnog pražnjenja

Ako su vam potrebna pouzdana rješenja za detekciju djelomičnog pražnjenja za vašu opremu sa zračnom izolacijom, mi smo tu da vam pomognemo. Naš asortiman detektora parcijalnog pražnjenja, uključujućiHZJF - 9104 Četvorokanalni tester djelomičnog pražnjenja,HZ - 9003C Prijenosni ručni višenamjenski tester djelomičnog pražnjenja, iHZJF - 9041D 4-kanalni detektor djelomičnog pražnjenja, dizajnirani su da obezbede preciznu i pouzdanu detekciju delimičnih pražnjenja.

Posvećeni smo pružanju visokokvalitetnih proizvoda i odlične usluge kupcima. Ako imate bilo kakvih pitanja ili biste željeli razgovarati o vašim specifičnim zahtjevima, slobodno nas kontaktirajte. Naš tim stručnjaka rado će vam pomoći u pronalaženju najprikladnijeg rješenja za detekciju djelomičnog pražnjenja za vašu opremu sa zračnom izolacijom.

Reference

1. Les Rencontres de la HVPD (visokonaponsko djelomično pražnjenje). Zbornik radova međunarodne konferencije o parcijalnim pražnjenjima.
2. IEEE Std 400.2 - 2013, IEEE Vodič za ispitivanje na terenu i nadzor izolacije sistema oklopljenih energetskih kablova.
3. IEC 60270:2000, Tehnike ispitivanja visokog napona - Merenja delimičnog pražnjenja.
